[자료구조] AVL Tree C언어로 구현하기 (Insertion, Delete)

Binary Search Tree (BST)의 특징

• BST의 성능은 트리 높이에 의해서 결정된다.
• 입력되는 값의 순서에 따라 트리가 균형을 이룰 수도 있지만, 균형이 깨질 수도 있다.
• 삽입/삭제 과정에서 최적의 경우에는 O(log n)의 시간 복잡도를 가지지만, 최악의 경우에는 O(n)의 시간 복잡도를 가진다.

Worst Case: O(n)

Best Case: O(log n)





AVL Tree (Adelson-Velsky and Landis Tree)

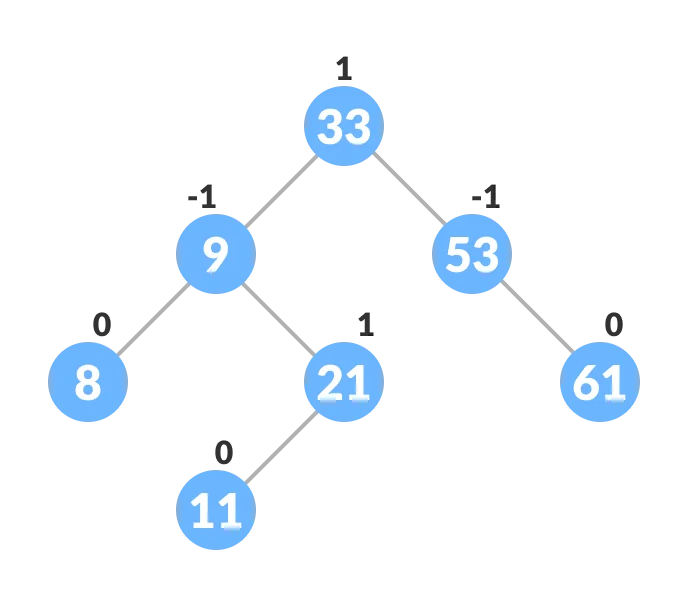

스스로 균형을 유지하는 트리를 AVL Tree라고 한다.

모든 노드에 대하여 각각의 왼쪽 서브트리와 오른쪽 서브트리의 높이 차이가 1 이하이다.

C언어로 AVL Tree 구조체를 구현하면 다음과 같다.

typedef struct AVLNode {
    int data;
    struct AVLNode* left;
    struct AVLNode* right;
    int height;             // BST와는 다르게 높이를 선언
} AVLNode;



Traverse(순회), Search(검색)은 이전 게시물 BST에서의 함수와 똑같다.

아래를 참고하자

https://swlin23.tistory.com/12

[자료구조] Binary Search Tree (BST) C언어로 구현하기 (검색, 삽입, 삭제)



AVL Tree Insertion

Insertion 함수의 처음은 BST insertion 함수와 모양이 비슷하다.

그러나 데이터를 넣고 서브트리의 height 값을 비교하면서 balanced 여부를 판단한다.

새로운 데이터를 삽입함으로 인해 기존 트리의 균형이 깨질 수 있다.

총 네가지 경우로 나눌 수 있다. (LL, LR, RR, RL)

이때 균형이 깨진 기준 노드를 z이라고 하자.

그리고 균형이 깨진 경로를 z-y-x 라고 하자.



1. z의 왼쪽 서브트리가 길고, 왼쪽 서브트리의 왼쪽이 길어진 경우(LL case)

왼쪽 서브트리의 왼쪽이 길어졌으므로, z(100) 기준 오른쪽으로 rotation을 해주면 된다.

z(100)를 오른쪽 아래로 보내고, y(50)를 오른쪽 위로 보내면 된다.

이 때, y(50)의 오른쪽 서브트리(75)를 z의 왼쪽 서브트리로 옮겨준다.

이를 코드로 구현하면 다음과 같다.

AVLNode* rightRotate(AVLNode *z) {
    AVLNode* y = z->left;       // z의 왼쪽 서브트리를 y라고 하기
    AVLNode* T3 = y->right;     // y의 오른족 서브트리를 T3라고 하기

    z->left = T3;               // z의 왼쪽을 y의 오른쪽 서브트리로 한다
    y->right = z;               // y의 오른쪽을 z로 한다.

    z->height = max(height(z->left), height(z->right)) + 1;
    y->height = max(height(y->left), height(y->right)) + 1;

    return y;
}





2. z의 오른쪽 서브트리가 길고, 오른쪽 서브트리의 오른쪽이 길어진 경우(RR case)

오른쪽 서브트리의 오른쪽이 길어졌으므로, z 기준 왼쪽으로 rotation을 해주면 된다.

z를 왼쪽 아래로 보내고, y를 왼쪽 위로 보내면 된다.

이 때, y의 왼쪽 서브트리를 z의 오른쪽 서브트리로 옮겨준다.

이를 코드로 구현하면 다음과 같다.

AVLNode* leftRotate(AVLNode *z) {
    AVLNode* y = z->right;       // z의 오른쪽 서브트리를 y라고 하기
    AVLNode* T3 = y->left;       // y의 왼족 서브트리를 T2라고 하기

    z->right = T3;               // z의 오른쪽을 y의 왼쪽 서브트리로 한다
    y->left = z;                 // y의 왼쪽을 z로 한다.

    z->height = max(height(z->left), height(z->right)) + 1;
    y->height = max(height(y->left), height(y->right)) + 1;

    return y;
}





3. z의 왼쪽 서브트리가 길고, 왼쪽 서브트리의 오른쪽이 길어진 경우(LR case)



z 기준 왼쪽 서브트리가 길어졌을 때, 그 왼쪽 서브트리의 오른쪽이 길어진 경우

이때는 위와 방식이 다르다.

먼저, LR case를 LL case로 만들어 준 후, 오른쪽으로 rotation 한다.



4. z의 오른쪽 서브트리가 길고, 오른쪽 서브트리의 왼쪽이 길어진 경우(RL case)

3번과 유사한 과정을 거치는데, 이때는 RL case를 RR case로 만들어 준 후, 오른쪽으로 rotation 한다.





case 1, 2, 3, 4를 모두 고려하여 insertion 함수를 만들면 아래와 같다.

AVLNode* insert(AVLNode* node, int key) {

    // 트리가 비었거나 삽입할 곳을 찾았을 때
    if (node == NULL)
        return(newAVLNode(key));

    // LL or LR case
    if (key < node->data) {
        node->left = insert(node->left, key);

        // 균형이 깨진 경우
        if (height(node->left) - height(node->right) > 1) {
            // LL case
            if (key < node->left->data) {
                return rightRotate(node);
            }
            // LR case
            else {
                AVLNode* y = node->left;
                node->left = leftRotate(y);
                return rightRotate(node);
            }
        }
    }

    // RR or RL case
    if (key > node->data) {
        node->right = insert(node->right, key);

        // 균형이 깨진 경우
        if (height(node->right) - height(node->left) > 1) {
            // RR case
            if (key > node->right->data) {
                return leftRotate(node);
            }
            // RL case
            else {
                AVLNode* y = node->right;
                rightRotate(y);
                return leftRotate(node);
            }
        }
    }
    // 높이 수정 후 노드를 리턴
    node->height = 1 + max(height(node->left), height(node->right));
    return node;
}





AVL Tree Deletion

반대로, 어떤 노드가 삭제됨으로 인해 균형이 깨질 수 있다.

오른쪽 서브트리의 어떤 노드를 삭제하면, LL/LR case가 발생할 수 있다.

왼쪽 서브트리의 어떤 노드를 삭제하면, RR/RL case가 발생할 수 있다.

함수 구현은 다음과 같다.

AVLNode* delete(AVLNode* root, int key) {

    // 트리가 비어있거나 찾으려는 값이 없을 때
    if (root == NULL)
        return NULL;

    if (key > root->data)
        root->right = delete(root->right, key);
    else if (key < root->data)
        root->left = delete(root->left, key);
    else {
        if (root->left == NULL && root->right == NULL) {
            free(root);
            return NULL;
        }
        else if (root->left == NULL || root->right == NULL) {
            AVLNode* temp;
            if (root->left == NULL)
                temp = root->right;
            else
                temp = root->left;
            free(root);
            return temp;
        }
        else {
            AVLNode* temp = FindMin(root->right);
            root->data = temp->data;
            root->right = delete(root->right, temp->data);
        }
    }

    root->height = 1 + max(height(root->left), height(root->right));

    // 오른쪽 데이터가 삭제된 경우(LL, LR case)
    if (height(root->left) - height(root->right) > 1) {
        if (height(root->left->left) >= height(root->left->right)) {
            return rightRotate(root);
        }
        else {
            AVLNode* y = root->left;
            leftRotate(y);
            return rightRotate(root);
        }
    }

    // 왼쪽 데이터가 삭제된 경우(RR, RL case)
    else if (height(root->right) - height(root->left) > 1) {
        if (height(root->right->right) >= height(root->right->left)) {
            return leftRotate(root);
        }
        else {
            AVLNode* y = root->right;
            rightRotate(y);
            return leftRotate(root);
        }
    }
    return root;
}
